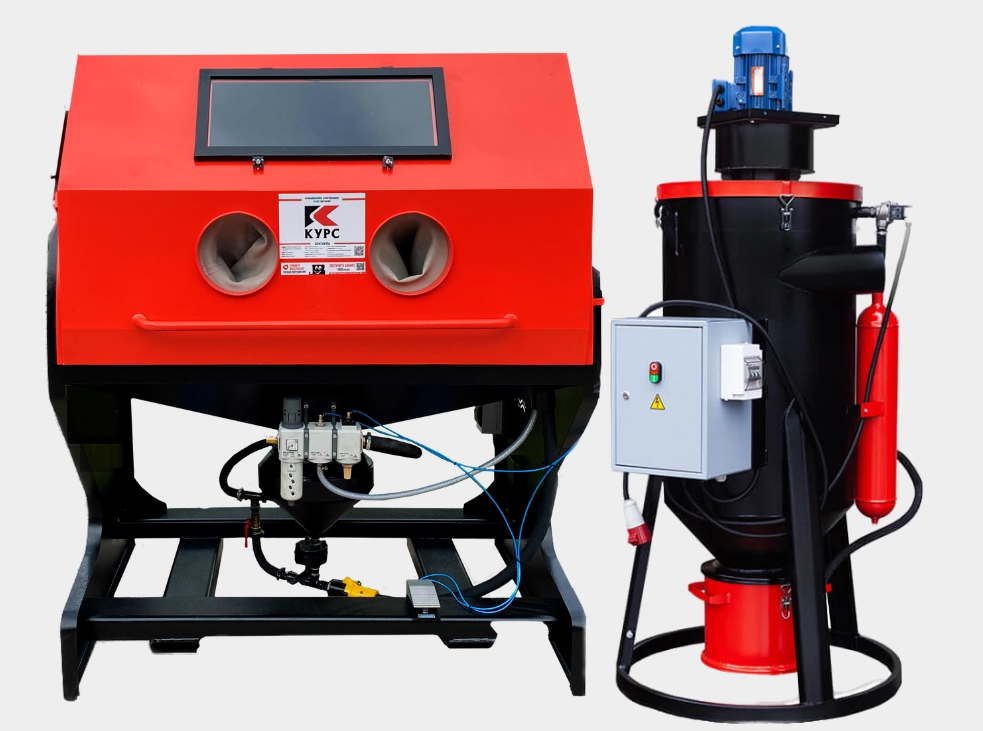

Пескоструйная камера PST-КСО-130 напорная, с ФВ, без ФВР, без выдвижного поворотного стола
Как работает дробеструйная камера
Оператор-пескоструйщик запускает в работу камеру нажатием педали, которая находится внизу. Рабочее пространство пескоструйной кабины полностью закрыто со всех сторон и в процессе обработки герметично, благодаря чему пыль от абразива и мусор не попадают в воздушное пространство. Оператор регулирует работу через смотровое окно.
Смесь, которая состоит из абразива и сжатого воздуха, подается по рукаву к соплу (или к пистолету, если обработка происходит в инжекторной камере). Ее направление регулирует оператор-пескоструйщик, одной рукой держа сопло (или пистолет), а другой поворачивая под нужным углом деталь. Резиновые или неопреновые перчатки, прикрепленные к отверстиям на фронтальной стороне камеры под смотровым окном, защищают руки оператора.
В процессе обработки абразивная смесь падает через решетчатый настил в бункер камеры. Когда работа закончена, оператор отжимает педаль, подача абразива прекращается, кабину можно открыть и выгрузить обработанные изделия.
Отличия камер инжекторного и напорного типов
Напорная пескоструйная камера PST отличается от инжекторной способом транспортировки абразива к соплу внутрь камеры. Напорный тип этих установок характеризуется высокой мощностью воздушно-абразивной струи, скоростью вылета ее частиц, поэтому в ней можно обрабатывать больше изделий за единицу времени, чем в инжекторной, производить глубокую очистку в труднодоступных местах изделия.
Применение
Область применения дробеструйных камер PST очень широка. По назначению и параметрам наши камеры аналогичны установкам брендов Zitrek, Contracor (ECO, CAB), ВМЗ (КСО, ВС), Clemco (BNP, Pulsar, Kit-Cab, DCH), пескоструйным камерам типа АК.
Кабины PST применяются для очистки с высокой скоростью воздушно-пескоструйным способом внутренних и наружных поверхностей деталей, сортамента металлопроката, деревянных, стеклянных и каменных изделий.
В пескоструйной камере выполняют очистку, снятие ржавчины, песка, окалины и шлака после дуговой сварки, заусениц, удаление слоёв, а также получают необходимую шероховатость, матовость, упрочнение, глянцевый эффект. В камере готовят поверхности к нанесению антикоррозионных покрытий (лакокрасочных, металлизационных материалов). После пескоструйной обработки очищаются самые мелкие поры и трещины, однако при этом пескоструй не оставляет царапин, которые могут оставаться после применения щеток и наждачной бумаги. Срок службы поверхностей, обработанных абразивоструйным способом, увеличивается в несколько раз.
В зависимости от технической задачи выбирают различную фракцию абразива, чтобы путем обработки поверхности пескоструйным оборудованием достичь требуемый результат. Фракция абразива для получения необходимого качества обработанной поверхности подбирается путем тестирования.
Пескоструйная камера предназначена для цехового использования (в закрытом пространстве), например, в гараже, цехе и других производственных помещениях.
Фильтр-вентилятор
Дополнительная установка к камере, который выполняет функцию очистки запыленного внутреннего пространства пескоструйной камеры. Фильтр улавливает пыль, мелкие частицы абразива и выдает в атмосферу уже очищенный воздух.
Технические характеристики
Характеристики камеры КСО-130 |
Комплектация камеры КСО-130 | ||||||
КСО-130-И-М | КСО-130-И-ФВ-М | КСО-130-И-ФВР-М | КСО-130-Н-М | КСО-130-Н-ФВ-М |
КСО-130-Н-ФВР-М 2,2 кВт |
КСО-130-Н-ФВР-М 4 кВт |
|
Тип камеры | инжекторная | напорная | |||||
Производительность | 1-3 м²/час | 5-20 м²/час | |||||
Габариты рабочей зоны, ДхШхВ | 1230×900×660 мм | ||||||
Фильтр-вентилятор (ФВ) | нет | 771×921×2140 мм | нет | нет | 850×850×1850 мм | нет | нет |
Фильтрация и рекуперация (ФВР) | нет | 900х1450х1960 мм | нет | нет | 900х1450х1960 мм | 850×2050×2100 мм | |
Объем бункера для абразива | 130 л | 130 л | 20 л | 13 л | 13 л | 50 л | 100 л |
Проём для длинномерных изделий | 200×200 мм | ||||||
Загрузка деталей | фронтальная | ||||||
Педаль управления | электрическая | пневматическая | электрическая | ||||
Рабочее давление | 3,5-7 атм., макс. 10 атм. | ||||||
Уровень шума | 78-88 дБ | ||||||
Напряжение в сети/Частота | 220 В/50-60 Гц | 380 В/50-60 Гц | 380 В/50-60 Гц | 220 В/50-60 Гц | 380 В/50-60 Гц | 380 В/50-60 Гц | 380 В/50-60 Гц |
Мощность ФВ/ФВР | — | 2,2 кВт | 2,2 кВт | — | 2,2 кВт | 2,2 кВт | 4,0 кВт |
Расход абразива и воздуха в напорной камере
Диаметр струйного сопла, мм |
Расход | Давление воздуха*, кгс/см² | |||||
3,5 | 4,2 | 5,0 | 5,6 | 6,3 | 7,0 | ||
6 |
воздуха, м³/мин. абразива, кг/час |
1,3 122 |
1,5 142 |
1,7 161 |
1,9 185 |
2,1 204 |
2,5 239 |
8 |
воздуха, м³/мин. абразива, кг/час |
2,2 213 |
2,5 243 |
2,9 275 |
3,3 305 |
3,6 336 |
4,2 409 |
*Для камер, оборудованных фильтром-вентилятором, дополнительно необходимо 0,3 м3/мин. сжатого воздуха для обдува фильтров.
Комплектация
- Камера дробеструйной обработки PST КСО-130 напорная.
- Фильтр-вентилятор.
- Настил решетчатый.
- Футеровка резиновая.
- Светодиодное освещение.
- Смотровое окно.
- Проемы для протягивания длинномеров.
- Проемы для рук.
- Перчатки резиновые.
- Рукав пескоструйный.
- Пескоструйное сопло.
- Обдувочный пистолет.
- Педаль управления.
- Концевой выключатель.
- Кран слива конденсата.
- Заслонка подачи воздуха.
- Паспорт.
Тип товара
|
КСО-130-Н-ФВ-М |
Ёмкость бака, л
|
130-Н-ФВ-М |
Рабочее давление, бар
|
13 |
Цвет
|
Фиолетовый |
Тип пескоструйной кабины
|
напорная |
Производительность, м³/мин
|
10 |
Мощность, кВт
|
2.2 |
Напряжение сети, В
|
380 |
Габариты (Д×Ш×В), мм
|
20 |
Вес, кг
|
1230×900×660 + 850×850×1850 |
Страна производства
|
Россия |
